产品展示

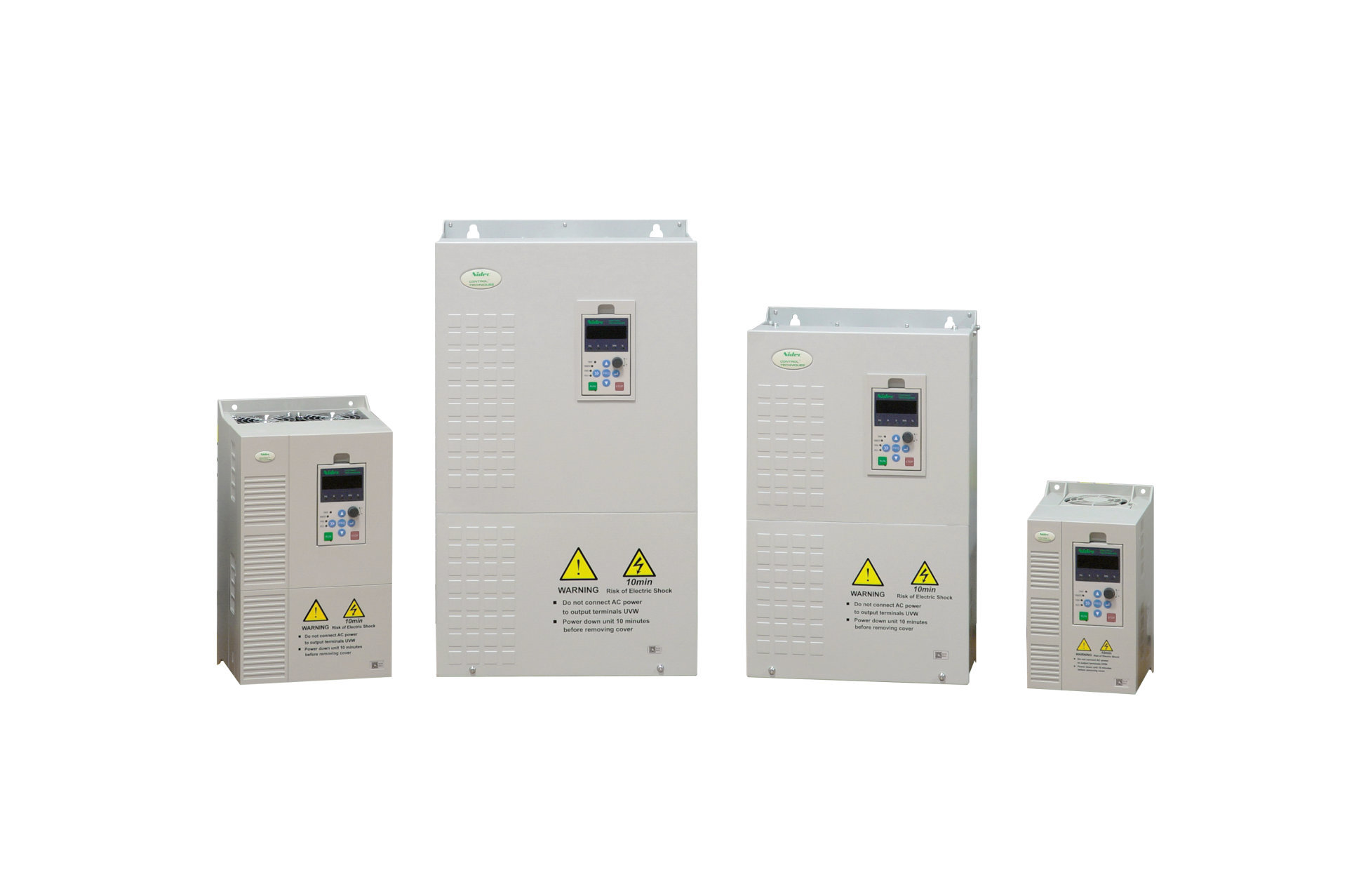

NE400/600

工程型矢量变频器0.4KW-900KW 0-550赫兹



✓ 简单,可靠,容易使用
✓ 出色的控制性能
✓ 出色的适应性
✓ 优化EMC设计,在高干扰环境下具 有良好的抗干扰能力
✓ 基于热仿真和减小产品尺寸的紧凑型设计





  • 技术指标
    输入
    额定电压/频率

    NE400-2Sxxxx:1相200V〜240V; 50Hz / 60Hz
    NE400-4Txxxx:3相380V〜440V; 50Hz / 60Hz

    NE600-4Txxxx:3相380V~440V;  50Hz/60Hz

    电压范围

    NE400-2Sxxxx:176V〜264V; 电压不平衡度:< 3%;允许频率波动:±5%
    NE400-4Txxxx:304V〜456V; 电压不平衡度:<  3%;允许的频率波动:±5%

    NE600-4Txxxx:304V~456V;电压不平衡度:<  3%;允许的频率波动:±5%

    输出量
    电压范围 NE400-2Sxxxx:0〜200V /240V; NE400-4Txxxx:0〜380V / 440V;NE600-4Txxxx:0~380V / 440V
    过载能力 G型:150%额定电流1min,180%额定电流20s
    P型:120%额定电流1min,150%额定电流1s
    控制功能
    控制方式 有PG矢量控制(VC)  无PG矢量控制(SVC) V / F控制
    启动转矩 ---- 0.5Hz 150% 1.5Hz的150%
    调速范围 ---- 1:100 1:50
    速度稳定精度 ---- ±0.2% ±0.5%
    转矩控制 ---- 不适用
    转矩精度 ---- ±10% ----
    转矩响应时间 ---- <20ms ----
    产品功能
    关键功能 转矩/速度控制模式切换,多功能输入/输出端子,欠压调节,三地切换,转矩限制,多段速运行,滑差补偿,PID调节,简易PLC,限流控制,手动/自动转矩提升,电流限定,AVR功能
    频率设定 键盘,端子Up/Dn,通讯,模拟给定AI1 / AI2

    输出频率 0.00〜550.0赫兹
    起动频率 0.00〜60.00赫兹
    加减速时间 0.01〜3600.0秒
    能耗制动 400V驱动:制动单元动作电压:650〜750V;
    200V驱动:制动单元动作电压:360〜390V;
    直流制动

    直流制动起始频率:0.00〜550.0Hz
    直流制动电流:G型0.0〜100.0 %; P型0.0〜80.0

    直流制动时间:0.0〜30.0s; 无需直流制动起始等待时间,实现快速制动

    磁通制动 通过增加电机磁通量的方法使电机快速减速
    独特功能
    参数拷贝 参数上传,下载。用户可以禁止覆盖已经上传的参数。
    保护功能
    电源欠压/过压保护,过流保护,IGBT保护,散热器过热保护,驱动器过载保护,电机过载保护,外部设备故障保护,输出相间短路保护,运行中异常掉电,输入电源异常,输出缺相,EEPROM异常,模拟输入异常,通讯异常,版本兼容性异常,拷贝异常,硬件过载保护
    环境
    应用环境 垂直安装在通风良好的机柜内。禁止水平或其他安装方式。冷却介质是空气。避安装在不受阳光直射、无灰尘、无腐蚀性气体、无可燃气体、无油雾、无蒸汽和水滴的环境。
    环境温度 -10〜+ 40°C,40至50°C之间降额使用,每升高1°C,额定输出电流就降低1%

    湿度 5〜95%无凝结
    高度 0〜2000m,1000米以上降额使用,额定输出电流每增加1 00m降低1%
    振动 3.5mm,2〜9Hz; 10 m / s2,9〜200Hz; 15 m / s2,200〜500Hz
    贮存温度 -40〜+ 70°C
    结构体
    防护等级 IP20
    冷却 强制风冷
  • 应用领域
    带通用变速驱动器的泵通风机和压缩机的电机控制
    泵,通风和压缩机
    • 在经济低迷时期提高能源效率
    • PID功能使高级控制变得简单而高效,而无需外部控制器
    • 跳跃频率使用户可以轻松避免设备共振频率,从而降低高振动水平
    通用驱动器,用于精确控制传送带的速度
    运输机
    • S斜坡加速/减速曲线可提供平稳的速度转换,从而最大程度地减少机器晃动
    • 过载能力高达180%以增加稳定性
    • 避免设备的早期磨损
    用于稳定电机控制的通用驱动器,用于加工混合机捏合机搅拌机挤出机
    加工(混合机,捏合机,破碎机,搅拌器,离心机,挤出机)
    • 通过强大的网络选件卡轻松集成到外部PLC或其他管理系统
    • 防护涂层,增强环境保护
    • 过载能力高达180%
    • 高度稳定的电机控制
  • 选件和配件
    键盘
    LCD键盘
    订购代码 NEF-LCD01
    规范 标准
    驱动器型号 NE400 / NE600
    扩展I / O
    扩展卡 订购代码 端子 描述 驱动器型号
    I/O 扩展卡 NE30-I/O Lite X6 多功能输入 6 (to PLC) NE600 全系列
    X7 多功能输入 7 (to PLC)
    X8 多功能输入8 (to PLC)
    Y2 多功能输出 Y2 (to COM)
    BRA/BRB/BRC 继电器输出 2
    PLC PLC 公共端 (to PLC)
    AO2 模拟输出2 (0 ~ 10V, 0/4 ~ 20mA selectable)
    GND 模拟输出公共端
    NE30-I/O Relay BRA/BRB/BRC 继电器输出2 NE600 全系列
    AO2 模拟输出 2 (0 ~ 10V, 0/4 ~ 20mA selectable)
    GND 模拟输出公共端
