产品展示
Mentor MP
25A至7400A两象限或四象限运行（再生）
24V-480V / 500V-575V / 500V-690V
Mentor MP带来了直流驱动技术的新发展，能够为现有和新型的直流电动机提供经济高效的服务。直流驱动技术仍然具有成本效益，高效且易于实施。对于新应用，直流驱动器具有许多优势，特别是对于再生和大功率应用。
- 特征
更好的电机磁场控制
- 内置标准励磁控制器
- 对大多数直流电动机提供出色的磁场控制
- 减少对外部选件的需求
FXMP25增强了磁场控制
- FXMP25可以通过使用标准RJ45口进行数字控制，从而可以通过标准驱动器参数进行设置
- FXMP25还可以使用其集成的键盘和显示屏以独立模式运行
增强的系统设计
- 散热器冷却风扇是智能控制的，仅在需要时才运行，从而提高了可靠性并减少了维护
- 十八种不同的选件模块允许驱动器配置，包括现场总线，以太网，I / O，额外的反馈设备和运动控制器
- 驱动器系统设计人员能够在驱动器中嵌入自动化和运动控制，从而消除通信延迟，提高性能
快速设置，配置和监控
- 快速简便的设置
- 可以使用可选的可移动键盘进行配置
- 先进的自动调谐功能可帮助您从设备中获得最佳性能
- PC软件和智能卡工具可快速调试
- 带CTNet的智能联网系统
- 使用SyPTLite编程板载
- 使用SyPTPro开发针对应用程序模块的量身定制的解决方案
- 适用于所有常见工业以太网，现场总线网络的选件模块
改造项目
- 从设计阶段就确保了与现有电机，电源，应用设备和通信网络的轻松集成
- Mentor MP以很小的迁移成本为您的应用程序带来性能和可能性
迁移容易
- Mentor MP的设计使现有的Mentor II客户可以轻松迁移到新平台
- 保留了所有电源端子的位置和安装点
- Mentor MP的框架尺寸比900 A Mentor II小得多，并具有可提供高功率密度的并行选项
- CT Soft具有内置的迁移向导，可帮助传输驱动器参数和程序
- 较小的电缆要求使电柜内的连接更加容易。不需要专门定制的母线
电机磁场控制
- 每个Mentor MP均标配内置励磁控制器
- 对大多数直流电动机提供出色的磁场控制
- 减少对外部选件的需求
在以下情况下，建议使用外部电动机励磁控制器：
- 所需的励磁电流大于标准驱动器提供的励磁电流，最大为25A。例如，具有较低励磁电压的老电机
- 与标准的半控桥式励磁相比，磁场弱磁更快
- 如果仍然可以满足机器动态特性，则可以通过简单的励磁电流反转实现应用，而无需电枢反转
- 技术指标
- 适用于二或四象限（再生）运行的型号
- 25A至7400A，24V-480V / 500V-575V / 500V-690V
- 可选的高亮度LED或多语言LCD键盘，使用纯文本进行简单配置
- 模块化并联用于大功率电机运行
- 12/24脉波运行以最大程度减少谐波
- 1型防护等级IP20（NEMA 1），2A和2B型IP10（开放式），2C和2D型IP00（开放式），易于安装，低成本
- 集成的驱动器和电机保护，用于：
- 过电流
- 过温
- 缺相
- SCR /晶闸管结温
- 反馈丢失
- 磁场丢失
- 电枢开路
- 内部励磁控制器具有智能弱磁功能，这意味着对于90％的应用，无需额外的外部控制器
- 1型电流至8A
- 2型电流至20A
- 磁通控制可用于增强开环性能
- 可选的FXMP25外部磁场控制器，适用于高达25A的励磁电流
- Mentor MP或Mentor II的磁场控制数字链接
- 独立的数字控制模式，易于应用
- 磁通控制可用于增强开环性能
- 智能弱电
- 励磁恒定不变–用于高动态机器反转
- 磁场反接–使用两象限驱动器进行低动态机器反转
- 对于大于25A的磁场采用MP作为励磁控制
- 用于Modbus RTU和PC通信的串行端口
- 3个通用选件模块插槽，可使Mentor MP受益于为金年会6766澳门联合市场领先的交流变频器技术开发的解决方案。
每个选件插槽均允许：- 高性能PLC和运动控制
- 以太网和现场总线通讯
- 连接到其他反馈设备
- 额外的I / O
- 电隔离控制
- 用于驱动器参数备份和复制的智能卡，允许快速安装和维护
- 标配板载PLC
- 标准软件功能，易于集成
- PID控制器
- 电动电位器
- 数字锁（主从控制）
- 基于电枢电压和磁通反馈的估算速度高级处理的开环控制
- 闭环控制使用
- 测速发电机反馈，用于连接传统的直流电动机
- 增量编码器反馈可实现更高的精度和位置控制
- 用于高性能应用的可选SinCos，SSI，Hiperface和EnDAT连接
- 高性能控制策略
- 32位微处理器
- 35μs电流采样时间
- 速度控制器和斜坡更新250μs
- 电枢，励磁电流环和速度环的自动调谐功能
额定电流480V，575V和690V配置的额定功率如下所示。
给出的连续电流额定值适用于最高环境温度40°C（104°F）和海拔1000m（3,300ft）。在更高的温度和高度下运行，需要降额。在40°C（104°F）的环境温度下，每半分钟可承受150％的过载，每小时最多可重复10次。
230V额定值
型号
交流输入电流
直流输出电流
典型电机功率
连续
连续
150％过载
240Vdc
@A
A
A
hp
MP25A4（R）
22
25
37.5
5
MP45A4（R）
40
45
67.5
10
MP75A4（R）
67
75
112.5
20
MP105A4（R）
94
105
157.5
30
MP155A4（R）
139
155
232.5
40
MP210A4（R）
188
210
315
60
MP350A4（R）
313
350
525
100
MP420A4（R）
376
420
630
125
MP550A4（R）
492
550
825
150
MP700A4（R）
626
700
1050
200
MP825A4（R）
738
825
1237.5
225
MP900A4（R）
805
900
1350
250
MP1200A4（R）
1073
1200
1800
350
MP1850A4（R）
1655
1850
2775
550
480V额定值
型号
交流输入电流
直流输出电流
典型电机功率
连续
连续
150％过载
@ 400 Vdc
@ 500Vdc
A
A
A
KW
hp
MP25A4（R）
22
25
37.5
9
15
MP45A4（R）
40
45
67.5
15
27
MP75A4（R）
67
75
112.5
27
45
MP105A4（R）
94
105
157.5
37.5
60
MP155A4（R）
139
155
232.5
56
90
MP210A4（R）
188
210
315
75
125
MP350A4（R）
313
350
525
125
200
MP420A4（R）
376
420
630
150
250
MP550A4（R）
492
550
825
200
300
MP700A4（R）
626
700
1050
250
400
MP825A4（R）
738
825
1237.5
300
500
MP900A4（R）
805
900
1350
340
550
MP1200A4（R）
1073
1200
1800
450
750
MP1850A4（R）
1655
1850
2775
700
1150
575V额定值
型号
交流输入电流
直流输出电流
典型电机功率
连续
连续
150％过载
@ 630Vdc
@ 600
VdcA
A
A
KW
hp
MP25A5（R）
22
25
37.5
14
15
MP45A5（R）
40
45
67.5
25
30
MP75A5（R）
67
75
112.5
42
50
MP105A5（R）
94
105
157.5
58
75
MP155A5（R）
139
155
232.5
88
100
MP210A5（R）
188
210
315
120
150
MP350A5（R）
313
350
525
195
250
MP470A5（R）
420
470 *
705
265
350
MP700A5（R）
626
700
1050
395
500
MP825A5（R）
738
825 *
1237.5
465
600
MP1200A5（R）
1073
1200
1800
680
900
MP1850A5（R）
1655
1850
2775
1045
1400
*对于575V的额定值，150％的过载时间在40°C下为20s，在35°C下为30s
690V额定值
型号
交流输入电流
直流输出电流
典型电机功率
连续
连续
150％过载
@ 760Vdc
@ 700 Vdc
A
A
A
KW
hp
MP350A6（R）
313
350
525
240
300
MP470A6（R）
420
470 *
705
320
400
MP700A6（R）
626
700
1050
480
600
MP825A6（R）
738
825 *
1237.5
650
700
MP1200A6（R）
1073
1200
1800
850
1000
MP1850A6（R）
1655
1850
2775
1300
1600
*对于690V的额定值，150％的过载时间在40C°下为20s，在35C°下为30s
输入和输出
功能
数量
I / O默认功能
额定
模拟量输入1
1个
速度给定1
10V±
模拟输入2
1个
速度给定2
10V（默认），0-20mA或4-20mA±
模拟输入3
1个
电机热敏电阻
10V，0-20mA，4-20mA或电机热敏电阻输入（默认）±
模拟量输出
2
速度反馈输出
电流反馈输出
10V（默认），0-20mA或4-20mA±
数字输入
3
反转运行输入
本地/远程选择
点动正向输入
+ 24V
数字输入/输出
3
速度输出
复位输入
正转运行输入
+ 24V
继电器输出
2
驱动器正常指示灯
常闭
驱动使能
1个
驱动使能
+ 24V
+ 24V外部输入
1个
外部24V电源
+ 24V
符合标准
-
湿度在40°C（104°F）时最大95％（无冷凝）
-
环境温度-15°C至+ 40°C（5°F至+ 104°F），55°C内（131°F）降额
-
海拔高度：0至3000m（9,900ft），在1000m（3,300ft）至3000m（9,900ft）之间每100m降额1％
-
振动：根据IEC 60068-2-64测试
-
机械冲击测试符合IEC 60068-2-29
-
储存温度-40°C至+ 70°C（-40°F至+ 158°F）
-
电磁抗扰性符合EN 61800-3和EN 61000-6-2
-
符合IEC60146-1-1 A级的缺口抗扰度
-
IEC 61800-5-1电气安全
-
IEC 61131-2 I / O
-
EN 60529防护等级
-
UL508C
-
EN 61000-6-4 EMC-带有可选的EMC滤波器
-
符合RoHS

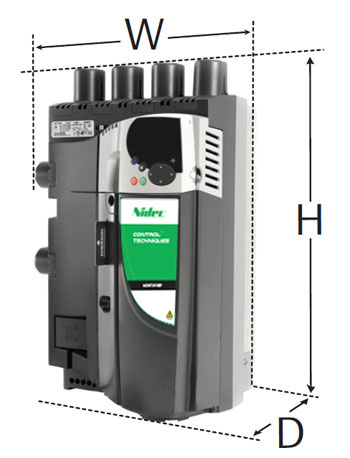

型号
尺寸
电枢电流
（A）*
励磁
电流（A）
整机尺寸
质量
480V
EN / IEC
cULus
575V
EN / IEC
cULus至600V
690V
EN / IEC
（W）
宽（H）
高（D）
深
MP25A4（R）
MP25A5（R）
1A
* 25
8
293mm
（11.54in）
444mm
（17.48in）
222mm
（8.74in）
2和4
MP45A4（R）
MP45A5（R）
* 45
MP75A4（R）
MP75A5（R）
* 75
MP105A4（R）
MP105A5（R）
1B
* 105
293mm
（11.54in）
444mm
（17.48in）
251mm
（9.88in）
2和4
MP155A4（R）
MP155A5（R）
* 155
MP210A4（R）
MP210A5（R）
* 210
MP350A4（R）
MP350A5（R）
MP350A6（R）
2A
* 350
20
495mm
（19.49in）
640mm
（25.20in）
301mm
（11.85in）
2和4
MP420A4（R）
* 420
MP470A5（R）
MP470A6（R）
470 **
MP550A4（R）
* 550
MP700A4（R）
MP700A5（R）
MP700A6（R）
2B
* 700
495mm
（19.49in）
640mm
（25.20in）
301mm
（11.85in）
2和4
MP825A4（R）
MP825A5（R）
MP825A6（R）
825 **
MP900A4（R）
* 900
MP1200A4
MP1200A5
MP1200A6
2C
* 1200
555mm
（21.85in）
1050mm
***
（41.34in）611mm
（24.06in）
2
MP1850A4
MP1850A5
MP1850A6
* 1850
MP1200A4R
MP1200A5R
MP1200A6R
2D
* 1200
555mm
（21.85in）
1510mm
（59.45in）
***
611mm
（24.06in）
4
MP1850A4R
MP1850A5R
MP1850A6R
1850 *
*额定电流在40°C时150％过载持续30s。
通过Mentor MP驱动器的并联连接可实现7400A
**对于575V和690V的额定功率，在40°C下150％的过载时间为20s，在35°C下为30s。
***对于2C尺寸，包括可选的合适的散热风道的高度为1252mm（49.29in），对于2D尺寸为1712mm（67.40in）。 - 选件
键盘和参数存储
智能卡
一种存储设备，可用于备份参数集和PLC程序，并将其从一个驱动器复制到另一个驱动器
SM-Keypad
SM-Keypad是适用于Unidrive SP（0型除外）、Mentor MP和Affinity驱动器的高亮度LED键盘
MP-Keypad
MP-Keypad是一种多语言，可热插拔的背光LCD键盘自动化和运动选件模块
SM-Applications Plus
SM-Applications Plus提供高性能的可编程逻辑和运动控制，以及高速I / O和CTNet（一种高速现场总线）
SM-Applications Lite V2
用户可编程逻辑和运动控制模块，用于独立的驱动器应用程序，或当驱动器通过I / O或现场总线连接到集中式控制器时
SM-Register
一种灵活的高性能解决方案，适用于需要高速标记功能的可编程运动控制通讯选件模块
SM-CAN
用户可编程的CAN选件模块，允许开发CAN协议
SM-CANopen
CANopen接口支持各种配置文件，包括多个驱动器配置文件
SM-DeviceNet
SM-DeviceNET选件模块
SM-EtherCAT
选件模块，用于高性能伺服应用
SM-Ethernet
支持以太网/ IP和Modbus TCP / IP，并可以生成电子邮件。提供高速驱动器访问，全球连接以及与IT网络技术的集成
SM-Interbus
Interbus接口选件模块
SM-LON
LonWorks界面，用于楼宇自动化应用
SM-PROFIBUS-DP
选件模块
SM-PROFINET
PROFINET是基于以太网的工业网络协议，适用于以太网硬件和协议输入和输出选件模块
CTNet IO
灵活的I / O系统，用于与金年会6766澳门联合的SM-Applications Plus和SM-Register选件模块远程IO扩展
SM IO 24 V Protected
过压保护的I / O模块
SM-IO 120 V
提供额定为120Vac的数字I / O选件模块
SM-IO 32
扩展数字量I / O，向驱动器添加32个数字高速双向I / O点
SM-IO Lite
具有简化功能扩展I / O接口
SM-IO PELV满足NAMUR标准高速I / O接口
SM-IO Plus
NAMUR 标准高速IO接口扩展I / O接口可增加驱动器上I / O点的数量
SM-IO Timer带实时时钟的扩展I / O选件模块
反馈选件模块
SM-Encoder Output Plus
增量编码器输入和输出选件模块，可与外部运动控制器连接
SM-Encoder Plus
增量编码器输入选件模块
SM-Universal Encoder Plus
附加的组合编码器输入和输出接口，支持增量，SinCos，HIPERFACE，EnDAT和SSI编码器 - 软件
控制技术基于Windows的软件包使用以太网，CTNet，串行或USB连接进行连接。以太网通信允许在世界任何地方远程访问驱动器。
调试和监控软件
CTSoft-用于金年会6766澳门联合驱动
器的驱动器配置工具CTSoft是用于调试，优化和监视金年会6766澳门联合驱动器的驱动器配置工具
CTScope-实时软件示波器
CTScope是一款实时全功能软件示波器，用于查看和分析驱动器中的变化值自动化和运动编程软件
SyPTPro-用于驱动器自动化系统的系统编程工具包
SyPTPro为PLC和运动控制板载控制技术AC，DC和伺服驱动器提供了功能全面的编程环境
SyPTLite-金年会6766澳门联合驱动器的快速用户程序编辑器
SYPTLite是一个梯形图编辑器，允许用户为金年会6766澳门联合驱动器和选件模块开发简单程序连接软件
CTOPCServer-符合OPC的服务器
CTOPCServer是符合OPC的服务器，用于将自己的PC软件与金年会6766澳门联合驱动器接口
-
